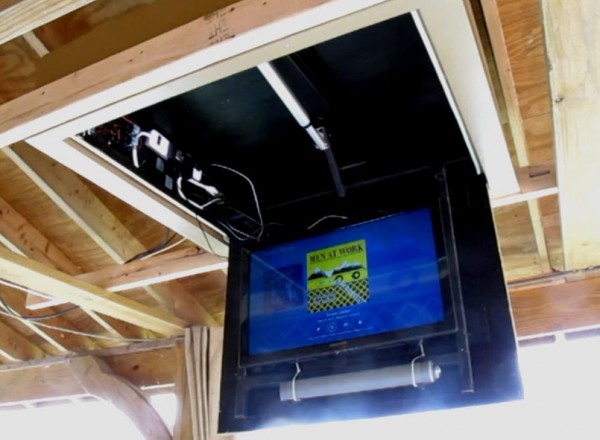

천장에 다는 TV

재료

3 / 4” 합판

1x4 소나무 또는 포플라

2 필로우 베어링 - https://amzn.to/2t4TuO0

¾” 스틸 로드- https://amzn.to/2Mz4qvr

제한 스위치 - https://amzn.to/2yhJ02C

12V DC 리니어 액추에이터  - https://amzn.to/2JWRT2U

12 VDC 릴레이 - https://amzn.to/2LZy8Zq

전선 - https://amzn.to/2MA0L0k

TV 마운트 - https://amzn.to/2tjp2yK

방향 스위치 - https://amzn.to/2t4v2MK

12 VDC 5 A전원 공급 장치 - https://amzn.to/2yiX7F6

마그네틱 리드 스위치  - https://amzn.to/2LZuSNu

후크업 전선 - https://amzn.to/2M0Q5Xi

터미널 스트립 - https://amzn.to/2JWhklf

케이블 그로밋 - https://amzn.to/2ymRmpD

1단계 : 메커니즘

저는 36인치 길이의 강철 막대를 사용했습니다. 약 12인치 길이의 1.5인치 강철 튜브 한조각을 자르고 나서 막대기를 고정시킬 구멍을 뚫어주세요. 막대의 중심을 잡고 45도로 잡아 제자리에 용접해주세요.

다음으로 1” 강철 튜브로 TV마운트에 사용할 프레임을 용접해주세요. 평판관을 원형 막대에 용접하려고 하지 말고 튜브가 들어갈 섹션을 표시한 다음, 상단에 이와 유사하고 작은 섹션을 추가하여 튜브를 사이에 끼웁니다. 용접 부위를 정리해주고 검은 색 페인트 칠을 해주세요

피벗 할 때는 너무 지나치게 많이 한 경우 필로우 블록 베어링을 사용해주세요. 로드가 4분의 1회전만 하기 때문에, 청동 부싱과 약간의 그리스만 사용해줘도 됩니다

액추에이터의 장착 위치를 테스트한 후 피벗 암 상단에서 약 4인치 정도 자르고  마운팅 브래킷을 설치해줍니다.

완성된 마운팅 프레임과 베어링은 1/4” 육각 볼트와 플랜지 너트로 나무 케이스에 볼트로 고정해주시면 됩니다.

2단계 : 케비넷

저는 TV사이즈를 32인치로 선택했습니다.

저는 약 3/4인치의 캐비닛형 합판으로 만든 간단한 상자로 시작했습니다 (36인치 넓이 x36인치 깊이 x9인치 높이). 깊이가 좀 더 필요하지만 더 큰 상자는 지붕에 닿을 것입니다. 그래서 상자의 위쪽과 뒤쪽에 피벗 암을 둘러싸고 서까래 사이로 미끄러져 들어가는 작은 "범퍼 아웃"을 만들었습니다.

설치하고 이 메커니즘을 테스트한 후(1단계), 리프트를 접었을 때 케이스가 휘어지는게 싫다면 앞과 뒤에 볼트로 고정된 앵글 스틸을 넣어 단단하게 만들어 주시면 됩니다.

3단계 : 세부 작업

다음으로, TV를 덮을 패널을 위한 프레임을 만들기 위해 바닥(아래를 향한 부분)에 3/4” 소나무 조각을 추가해줍니다. 패널은 1x4 소나무를 접착하고 안정성을 유지하기 위해 브레드보드 끝부분을 추가하여 만들어 주시면 됩니다. 금속 프레임에 패널을 장착한 후 크기와 위치를 정확히 맞추기 위해서는 상당한 노력이 필요할겁니다. 앞과 옆으로 약 1/8인치 정도의 공간이 필요했지만, 케이스 뒷면을 깨끗이 하기 위해서는 약 1인치 정도의 공간이 필요합니다. 그리고 3/4인치 조각을 안에 넣어 패널이 닫혔을 때 잘 밀봉되게 해주세요

일단 패널이 잘 맞으면, 그것을 제거하고 케이스 안쪽에 플랫 블랙 페인트를 칠해주세요. 외부는 프라이밍 해주시고 외부는 라텍스로 코팅해주시면 됩니다.

4단계 : 전기

이 메커니즘은 12", 12 VDC 선형 액추에이터에 의해 작동됩니다. 확장하거나 축소하는 데 거의 60초가 소요되는 약간 복잡한 모델을 선택해 주세요.( 실수를 줄일수 있습니다)  전력은 12VDC, 5A전원 공급 장치에서 공급됩니다. 방향은 스프링 부하 DPDT스위치에 의해 제어되며, 스위치의 절반만 사용하여 몇피트 떨어진 곳에 장착되어 4개의 컨덕터 케이블을 통해 연결됩니다. 방향 스위치는 릴레이 2개 중 1개를 제어하며, 릴레이 2개는 모두 모터에 연결되어 있습니다. 방향 스위치는 스프링 방식이므로 두 릴레이가 동시에 작동할 가능성이 없습니다. 상단 및 하단 한계에서 리드의 움직임을 멈추기 위해 SPDT마이크로 스위치 2개가 장착되었습니다.

한쪽에서 튀어 나온 두개의 윙너트를 보셨나요? 이것들은 모터에 직접 연결되어 있습니다. 그리고 12VDC배터리를 이 단자에 연결하여 모터를 직접 작동할수있고 케이스를 열어 전원 공급 장치를 교체할 수 있습니다.

방향 스위치를 단단히 고정시켜주세요. TV에서 몇피트 떨어진 기둥에 장착되어 있습니다. 방향 스위치에 자기 리드 스위치를 추가했고, 그것은 접속 함의 상단 바로 아래에 위치할겁니다. 3D프린터로 소형 막대 자석과 프레임을 고정할 수 있는 홀더를 제작해 주세요. 마그네틱 키를 제자리에 놓으면 스위치가 정상적으로 작동합니다. 반대로 없다면 작동하지 않고요. 키&프레임용 STL파일이 포함되어 있습니다.

케이스 사이에 폭이 있어야 전선을 연결할 공간과 방향성 릴레이를 한쪽에 장착할 수 있습니다. 단자 블록은 배선을 깔끔하고 안전하게 유지하는 데 도움이 됩니다. 전원, 방향 조작 및 이더넷(Roku의 경우)을 위한 배선은 좌석 영역에서 멀리 바라보는 쪽의 케이블 그로밋을 통해 나가게됩니다. 적절한 크기의 그로밋을 사용할 수 없다면 3D프린터로 하나를 인쇄해주시면 됩니다. STL파일이 포함되어 있습니다.

(첨부파일)

5단계 : 장착 및 포장

TV가 보트 하우스 프레임 위에 설치될겁니다. 각 면에 10’ 2x4를 부착한 다음, 프레임 위에 지지대가 놓이도록 들어 올려주세요. 그것을 제 위치로 밀어 넣고, 그것을 조정하여 피벗 메커니즘의 "범프"가 서까래 사이에 들어가게 해주세요. 최종 위치를 확정하면 2x4 지지대의 끝을 잘라주세요.

TV가 모든 방향으로 움직일수 있게 해서 다른 부분을 향할수 있도록 스윙 암 마운트를 추가해주세요.

습기를 막기 위해 고무로 된 조각을 추가해주세요.

6단계 : 변경 사항

·선형 구동기와 피벗 암을 한쪽에 놓습니다. 상자를 중앙에 배치하면(TV를 위한 공간을 확보할 수 있도록)상자가 더 커집니다. 상자를 옆으로 이동하면 케이스의 전체 높이가 줄어듭니다.

·필로우 베어링 대신 청동 부싱(또는 UHW플라스틱으로 만든 슬리브)을 사용해주시면 케이스의 폭은 줄어들어도 튼튼합니다

·마지막으로, 적절한 금속 절단 구멍 톱을 사용하여 프레임 암을 피벗 로드 위로 밀어 넣고 용접할 수 있습니다. 프레임을 로드 하단에 용접하면 고치기 어려운 일부 이동 및 간극 형상이 생길수도 있습니다.
